• 5吨豪沃消防车(泡沫)大马力(国五)

    5吨豪沃消防车(泡沫)大马力(国五)

  • 作者:  发布时间:2018-3-30 12:14:54

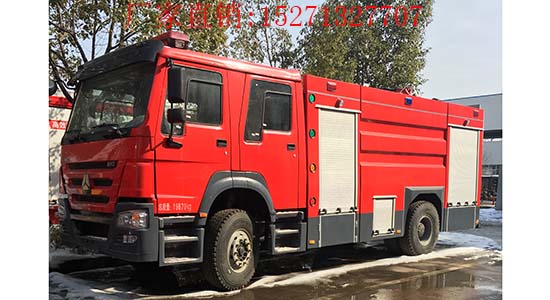

5吨豪沃消防车(泡沫)大马力(国五)

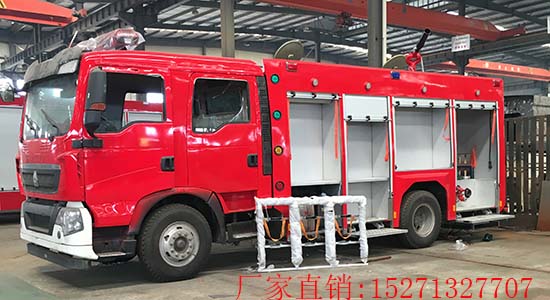

  • 5吨豪沃消防车(泡沫)大马力(国五)

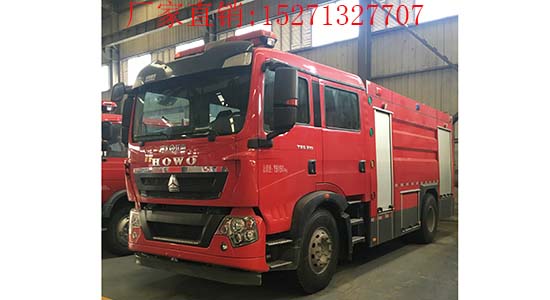

  • 5吨豪沃消防车(泡沫)大马力(国五)

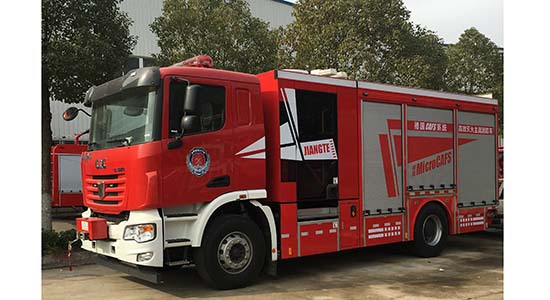

  • 5吨豪沃消防车(泡沫)大马力(国五)
【主要技术参数】
产品名称 泡沫消防车 产品型号 泡沫消防车
总质量(Kg) 15520 额定载质量(Kg) 4900
整备质量(Kg) 10245 外形尺寸(mm) 8625x2500x3640
驾驶室准乘人数 货厢尺寸(mm) xx
轴距(mm) 4500,4700,5000 最高车速(Km/h) 90
配置 罐体总容积:4.869立方米;水罐载液量为3300kg;罐体容积:3.3立方米;罐体尺寸(长卓碜高):1700?415?420(毫米);B类泡沫罐载液量为1600kg;罐体容积:1.569立方米;罐体尺寸(长卓碜高):810?415?420(毫米);B类泡沫液密度为1.02g/mL;消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;侧面防护及后下部防护装置材料材质:Q235;侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸为直径Φ100mm,离地高度:475mm.
【底盘技术参数】
底盘型号 ZZ1167K501GE1 燃料种类 柴油
轮胎规格 275/80R22.5,10.00R20,10.00-20 轮胎数 6
排放标准 GB17691-2005国Ⅴ,GB3847-2005
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
MC05.16-50
MC05.18-50
MC05.21-50
MC07.21-50
MC07.24-50
MC07.24-52
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
4580
4580
4580
6870
6870
6870
118
132
151
151
176
176
【专用功能说明】
罐体总容积:4.869立方米;水罐载液量为3300kg;罐体容积:3.3立方米;罐体尺寸(长卓碜高):1700?415?420(毫米);B类泡沫罐载液量为1600kg;罐体容积:1.569立方米;罐体尺寸(长卓碜高):810?415?420(毫米);B类泡沫液密度为1.02g/mL;消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;侧面防护及后下部防护装置材料材质:Q235;侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸为直径Φ100mm,离地高度:475mm.

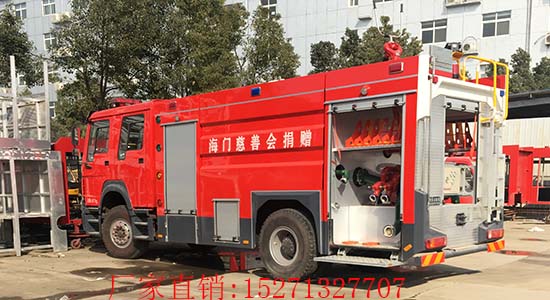

豪沃5吨泡沫消防车

豪沃消防车结构:主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走,两边设翻转踏板,防滑设计。(可根据用户需求采用铝合金方管焊接)

器材箱:器材箱位于乘员室后部两侧,设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。侧下部设有翻转踏板。

泵房:泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧下部设有翻转踏板,保温位置:安装燃油加热器(根据客户需求选装)

容量:3300kg水   1600kg泡沫

  罐体材质:优质碳钢,厚度为4mm(可根据用户需求采用不锈钢、PP材质制作)

罐体设置:设直径460mm人孔1个,带有快速锁定/开启装置, 1个DN40水罐放余水口,配球阀,

注水口:在水罐左右两侧各接2只DN65接口,进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制, 1个水泵至水罐充水管,DN65阀门,可气动、手动控制

泵型号:CB10/40-RS型低压车用消防泵     形式:低压离心式

流量/压力:40L/s@1.0MPa    出口额定压力:1.0MPa

最大吸深:7米       引水装置:自带滑片泵

引水时间:最大吸深时≤35s

消防炮: PS40W     成都威斯特消防机械有限公司360°水平回转
最大仰/俯角俯角≤-15°,仰角≥+60°

流量:40L/S     射程:≥55m

总体布置:整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。

罐体设置  设直径460mm人孔1个,带有快速锁定/开启装置,设DN65溢流口1个, 1个DN40水罐放余水口,配球阀,

进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN40阀门,可气动、手动控制

警示装置  长排全红警灯,安装在驾驶室顶部警报器,其控制盒在驾驶员前下方

频闪灯    车身两侧安装红、蓝两色频闪灯,上装后部安装35W消防探照灯1个火场照明



消防车制作工艺说明:整车安装了消防车专用夹心式取力器,正规消防泵和消防炮,消防炮流量大,每秒20L,射程远,达45米左右,充分实现消防灭火功能。

1、整车油漆采用国产优质漆;

2、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志;

3、整车性能符合GB7956《消防车消防性能要求及试验方法》的规定;

4、液罐符合GA39.4-92的规定;

5、车顶设有防护栏板、防滑花纹板;

6、车辆后尾部设有上下人梯


消防车质量及售后
为贯彻“用户至上”的宗旨,本厂本着为用户服务,对用户负责,让用户满意,使用户放心的原则,郑重向您承诺:
1. 加强质量管理,建立完善的质量体系,确保为用户提供合格满意的产品,保证做到出厂产品达到国家标准及合同要求
2. 底盘及消防泵、取力器、消防炮等主要总成件按原生产厂的“三包”原则处理。
3. 容罐保质期10年,器材箱、泵房等保质期5年,保质期内非人为原因的损坏和生产质量问题本厂负责免费维修。
4. 电器、灭火器材、液压系统为易损件,保质期三个月。
5. 本厂所供产品在质保期后的维修只收取材料费。
6. 本厂产品,若因设计和制造等原因引起的缺陷和损坏,一年内本厂负责免费维修。
